走航監測系統

1.1 監測必要性

隨著城市化進程的不斷加速推進，城市環境質量問題愈發顯得突出和緊迫。空氣中的污染物濃度持續升高，粉塵顆粒物超標現象屢見不鮮，噪聲污染問題也日益嚴重，水質污染更是頻頻發生。這些環境問題不僅直接影響到廣大市民的身體健康，導致呼吸道疾病、心血管疾病等健康問題的增加，同時也對城市的長期可持續發展構成了嚴峻的威脅，阻礙了經濟社會的和諧發展。

通過對城市各個區域的環境質量進行實時、動態的走航監測，精準捕捉空氣質量、道路積塵負荷、水質、噪聲等各項環境指標的變化情況。通過高科技手段及時發現污染源頭，精準定位污染源的具體位置和擴散范圍，為環境管理部門和決策層提供了科學、準確的數據支持。

與此同時，走航監測系統還能對已采取環境治理措施的城市區域進行客觀、全面的評估，分析各項措施的實際治理效果，判斷其是否達到了預期的治理目標。基于這些評估結果，相關部門可以及時調整和優化環境治理策略，確保治理措施的科學性和有效性。該系統在指導城市環境質量的持續改善方面發揮著至關重要的作用，有助于逐步提升城市的整體環境水平，營造更加宜居的城市環境。

1.2 系統整體概述

通過走航監測系統，實現對環境質量數據的實時采集、智能分析與動態預警。突破傳統人工采樣、定點監測的局限。通過搭載多種環境監測傳感器、數據采集模塊、無線傳輸模塊、高清攝像頭、邊緣計算模塊及 GPS 定位設備的一體化集成。實現對環境空氣質量的 “實時采集 - 快速分析 - 精準定位 - 動態溯源” 全流程管理。該系統不僅能夠?qū)崟r捕捉空氣中的各類污染物濃度數據，還能通過高清攝像頭記錄環境狀況，結合GPS定位設備精確標記數據采集的地理位置。邊緣計算模塊的應用，使得大量數據能夠在本地進行初步處理和分析，大大提高了數據處理效率和響應速度。無線傳輸模塊則確保了數據的實時上傳至云端，便于遠程監控和數據分析，為環境管理提供了及時、準確的信息支持。

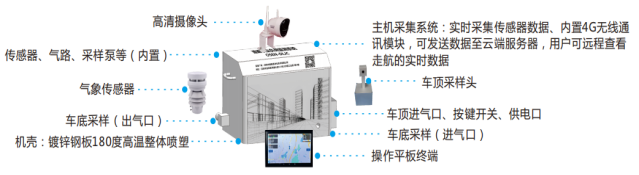

1.3 系統組成部分

1.3.1 道路積塵負荷傳感器

道路積塵負荷傳感器采用先進的激光散射法技術，能夠精確感知并測量道路表面的積塵量。通過對道路表面的積塵進行實時監測，將積塵的物理量轉化為電信號或數字信號，從而準確反映道路積塵的負荷情況。

1.3.2 氣象傳感器

通過氣象傳感器，實時監測環境的風速、風向、溫度、濕度、大氣壓氣象參數。通過對氣象數據的收集和分析，可以深入了解氣象因素與道路積塵負荷、環境空氣質量污染程度之間的影響關系。

1.3.3 多參數氣體傳感器

通過高精度的監測氣體傳感器，實時監測環境空氣質量中PM2.5、PM10、NO?、SO?、CO、O?等氣體污染濃度數據。通過對空氣質量污染濃度的精準測量，及時發現潛在的環境污染問題。

1.3.4 高清攝像頭

實時拍攝走航道路的圖像畫面，記錄道路積塵狀況、車輛行駛情況以及周邊環境狀況等信息。通過對高清攝像頭拍攝的圖像進行分析，可以直觀地觀察到道路積塵的分布區域、積塵的厚度變化以及是否存在特殊的積塵源等情況。此外，高清攝像頭還可以用于監測道路清潔作業的效果，為評估清潔工作的質量提供可視化的依據。

1.3.5 采樣系統

在走航監測過程中，全面精準的采集各項環境空氣質量的參數數據，確保數據的準確性和完整性，為環境監測和治理提供堅實的數據依據支撐。

1.3.6 定位系統

定位系統采用高精度的衛星定位技術，能夠準確的確定監測設備的地理位置。通過實時獲取監測點的經緯度信息，將道路積塵負荷數據與具體的地理位置進行關聯，使得監測數據具有明確的空間屬性。

1.3.7 操作平板終端

工作人員可以通過平板終端實時查看道路積塵負荷數據、氣象數據以及攝像頭拍攝的圖像等信息。同時，還可以在平板終端上進行各種操作，如設置監測參數、啟動或停止采樣系統、查看歷史數據記錄等。操作平板終端為工作人員提供了一個便捷、直觀的操作界面。

1.3.8 數據傳輸模塊

數據傳輸模塊負責將各個傳感器和設備采集到的數據快速、穩定地傳輸?shù)綌?shù)據處理中心。支持多種數據傳輸方式4G、5G、Wi-Fi等。可以根據不同的應用場景和需求，選擇合適的數據傳輸方式，確保監測數據能夠及時、準確地進行傳輸。

1.3.9 供電系統

供電系統是保障走航監測系統正常運行的重要基礎。為系統中的各個設備提供穩定的電力供應，確保監測傳感器、高清攝像頭、采樣系統等設備模塊能夠持續穩定地運行。

1.3.10 數據處理單元

將實時接收的監測數據進行深度的處理和分析，能夠?qū)Ψe塵負荷數據、氣象數據、氣體數據、視頻圖像數據等進行整合分析，通過建立科學的數學模型和算法，計算出準確的道路積塵負荷指標。

1.4 系統功能特點

1.4.1 多參數同步監測

根據實際走航監測需求，可以通過搭載多種監測傳感器，實現對道路積塵負荷、氣象狀況、環境空氣污染、有害氣體濃度等多項參數進行同步、實時監測。通過多參數同步監測的方式，能夠全面、準確地獲取道路環境信息，為后續的數據分析和決策提供豐富、可靠的數據基礎。

1.4.2 數據可視化，趨勢更清晰

云端平臺支持 “軌跡回放 + 濃度曲線” 同步展示，在 GIS 地圖上回放走航巡檢車輛行駛軌跡，同時疊加對應時段的污染物濃度變化曲線，直觀呈現 “某路段、某時間點” 的污染峰值，便于分析污染與交通流量、周邊污染源的關聯關系。可以生成 “空氣質量月報”，包含 “各氣體污染物月均濃度、超標天數、污染時段分布” 等指標。

1.4.3 數據共享，管理更協同

支持與城市環境監測站數據互通：將走航監測數據上傳至市級環境監測平臺，與固定站數據進行比對校準，提升整體監測網絡的數據精度。可與交通管理平臺聯動：當監測到某路段 NO?濃度持續超標（超過國家二級標準 1.5 倍）時，自動推送預警信息至交通部門，建議啟動高排放車輛臨時限行措施，實現 “環保 - 交通” 跨部門協同管理。

1.4.4 輕量化部署，適配性更強

整體采用模塊化設計，可快速安裝在環衛車、市政巡查車、公交車等各類車輛上，無需對車輛進行大規模改裝。同時支持多種供電方式，可接入車輛點煙器電源（12V/24V），也可配備可充電式鋰電池（續航≥8 小時），適配無固定電源的臨時巡檢車輛，靈活滿足不同場景的監測應用需求。

1.4.5 低功耗設計，運維更便捷

采用邊緣計算本地化處理策略，僅將超標數據與關鍵圖像上傳至云端，減少數據傳輸量，降低 4G/5G 流量消耗。通過云端平臺可實時查看傳感器工作狀態，若出現數據漂移，可遠程發送校準指令（無需現場拆機），滿足精度要求，大幅降低運維成本。

AI視覺識別監測系統

2.1 整體設計架構

2.1.1 感知層

通過在車輛行駛過程中利用高清攝像頭實時捕獲路面圖像信息，并將圖像信息實時傳輸至AI視覺算法盒子終端。內置的先進識別算法會接收到的圖像信息數據進行精準的識別分析和處理，AI視覺算法盒子能夠生成結構化程度極高的數據輸出，便于后續系統的進一步處理和應用。

2.1.2 傳輸層

利用4G/5G無線網絡的高效傳輸能力，實現邊緣計算層與云端計算層之間的數據交互。確保在數據傳輸過程中即使出現中斷也能無縫續傳，而且能夠保證數據在傳輸過程中的完整性，防止任何數據丟失的情況發生。這樣的設計大大提高了數據傳輸?shù)目煽啃院头€(wěn)定性，為用戶提供了更加流暢和無縫的數據交互體驗。

2.1.3 云端層

包括AI模型訓練平臺、數據管理平臺以及應用展示平臺。AI模型訓練平臺專注于算法的迭代與優化，通過持續的訓練和調整，不斷提升模型的性能和準確性。數據管理平臺則負責數據的存儲與分析，確保數據的完整性和可用性，同時提供高效的數據處理能力，支持大規模數據的快速檢索和分析。應用展示平臺則將訓練和分析的結果以直觀、可視化的方式呈現出來，便于用戶理解和應用，從而更好地把握AI模型的實際效果和應用價值。
